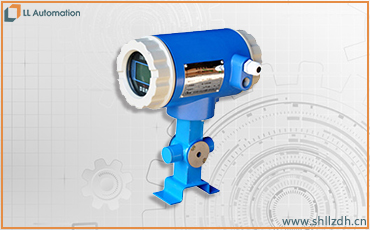

LL潛水型電磁流量計
LL潛水型電磁流量計由LDQ型潛水電磁流量傳感器和LDZ-50D型或L-mag型等電磁流量轉換器配套組成。用于連續測量明渠、暗渠或管道中導電液體體積流量。流量計已較廣用于水利、城鎮給排水、工業廢水排放、污水處理、農田灌溉等部門的流量測量。
LL潛水電磁流量計特點：
除具有LD型電磁流量計特點外，還具有：適用于明渠、暗渠、河道測量，適用于圓形、矩形、梯形和其它形狀的渠道測量，不受河水上漲、潮汐、游水位變化的影響。
采用仿真?zhèn)鞲衅鳎ǚ至髂Ｐ停┛蓴U(kuò)大流量測量范圍。
潛水電磁流量計主要技術性能：
公稱通徑：DN（50、100、200、400、600、800）mm
測量范圍（流速）：（0.5-1）m/s至（0.5-10）m/s
被測介質電導率：大于20μS/cm
電極材料：不銹鋼1Cr18Ni9Ti、含鉬不銹鋼OCr18Ni12Mo2Ti、鈦Ti、哈氏合金C
被測介質溫度范圍：O℃至+40℃
防護等級：IP68
潛水電磁流量計安裝：
潛水電磁流量計的傳感器需安裝在明(暗)渠橫斷面均勻、水流平穩處，傳感器安裝在閘板上，并使傳感器潛入液面，閘板需要有足夠的強度支撐傳感器和經受液體動力作用。渠道順直段的長度至少應是渠道寬度的５倍。傳感器上流向標志與渠道內被測介質流動方向須一致。
正確選擇合適的潛水電磁流量計傳感器，并請注意一幾點：
1.流量計的滿刻度流量應不低于被測流體的maximum流量，并使常用流量超過量程的50%，以獲得較高的測量精度。
2.電極材料應根據被測介質的腐蝕情況選擇合適的電極。
3.傳感器公稱通徑按以規定選擇：
先根據被測渠道的maximum流量按（1）算式算出傳感器內maximum的平均流速：
式中：Vm﹣***大流量時，通過傳感器的流速（m/s）
Qm-被測渠道的maximum流量值（m3/h）
D-傳感器的公稱通徑
